Krbová kamna s výměníkem ABX GRUNT I. černá 10-22kW

Detailní popis produktu

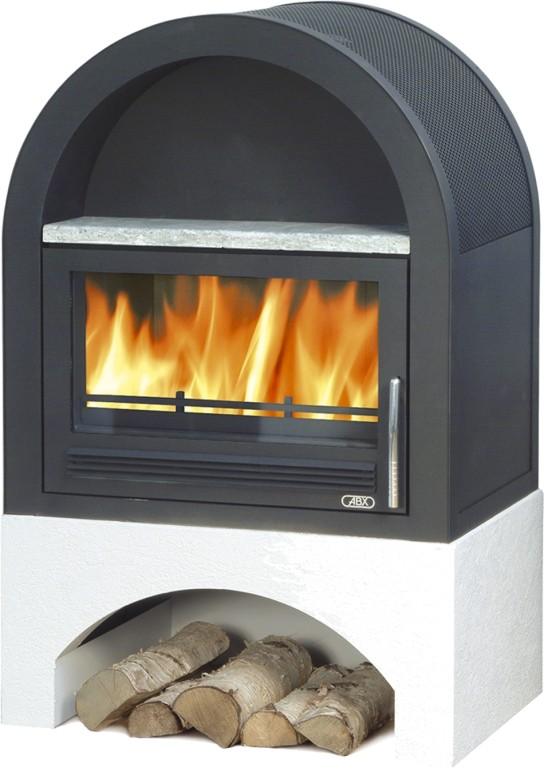

ABX GRUNT I. krbová kamna s výměníkem 20 kW černá

Krbová kamna ABX GRUNT I. představují vysoce výkonné topné těleso s integrovaným teplovodním výměníkem o objemu 15,8 litru, určené pro přímé připojení k centrální otopné soustavě objektu. Masivní ocelová konstrukce s černým plechovým opláštěním zajišťuje mimořádnou tvarovou stálost a efektivní předávání tepelné energie do topné vody i částečným sáláním přímo do prostoru místnosti.

Model je standardně vybaven systémem centrálního přívodu externího vzduchu (CPV) a technologií sekundárního spalování plynů, což garantuje energetickou účinnost 75 % a bezproblémový provoz i v nízkoenergetických nebo velmi utěsněných stavbách. Celkový jmenovitý výkon 20 kW s regulovatelným podílem předávaným do vody v rozsahu 5 až 12 kW umožňuje spolehlivě vytápět rozlehlé objekty s celkovým objemem až 440 m³.

Technické parametry pro ABX GRUNT I. s výměníkem 20 kW

• Materiálové složení: Svařovaný ocelový plechový korpus s teplovodním výměníkem a černým plechovým opláštěním.
• Fyzické rozměry a parametry: Šířka 820 mm, hloubka 553 mm, výška 1256 mm, celková hmotnost 185 kg, objem výměníku 15,8 l.
• Výkon a účinnost: Jmenovitý výkon 20 kW (regulovatelný podíl do vody 5 až 12 kW), energetická účinnost 75 %.
• Kouřovod a přívod vzduchu: Variabilní horní nebo zadní vývod 150 mm, centrální přívod externího vzduchu (CPV).
• Palivo a provoz: Kusové dřevo a dřevěné brikety, max. délka polen 500 mm, vytápěcí schopnost 200–440 m³.

🛡️ Klíčové přínosy pro stavbu a řemeslníky

• Vysoký výkon výměníku: Teplovodní vložka o objemu 15,8 litru umožňuje napojení dostatečného počtu radiátorů pro vytopení celého objektu z jednoho zdroje.
• Nezávislost na vnitřním vzduchu: Centrální přívod vzduchu (CPV) zajišťuje funkčnost i v utěsněných novostavbách s rekuperací a nenarušuje mikroklima.
• Flexibilita připojení k potrubí: Možnost volby horního nebo zadního odvodu spalin (150 mm) minimalizuje nutnost složitých stavebních úprav stávajícího komína.
• Konstrukce pro velká polena: Široké ohniště akceptuje dřevěná polena o délce až 500 mm, což redukuje časovou náročnost na přípravu paliva a četnost přikládání.

Správný montážní postup pro ABX GRUNT I. s výměníkem 20 kW

1. 📐 Příprava podkladu: Usadit kamna na zpevněnou, nehořlavou podložku s dostatečnou nosností pro 185 kg (plus objem topné vody) a zachovat bezpečné odstupové vzdálenosti.
2. 🔄 Hydraulické zapojení: Odborně připojit teplovodní výměník (15,8 l) do topného okruhu včetně instalace pojišťovacího ventilu a bezpečnostní dochlazovací smyčky proti přehřátí.
3. 🔧 Připojení odkouření: Zvolit horní nebo zadní vývod 150 mm a těsně propojit s komínovým tělesem certifikovaným kouřovodem s příslušnou tloušťkou stěny.
4. 🛠️ Napojení externího vzduchu: Připojit hrdlo CPV na externí potrubí přivádějící čerstvý vzduch z exteriéru nebo větrané technické místnosti.
5. 🧱 Tlaková zkouška a zátop: Před prvním zátopem napustit a natlakovat otopnou soustavu, následně topit mírnou dávkou dřeva pro vytvrzení barvy.

Časté dotazy k ABX GRUNT I. s výměníkem 20 kW (FAQ)

❓ Jak se dělí topný výkon mezi teplovodní výměník a sálání do místnosti?
Celkový regulovatelný výkon 10 až 22 kW je rozložen mezi oba systémy. Do samotného teplovodního výměníku pro napojené radiátory je předáváno 5 až 12 kW tepelného výkonu v závislosti na intenzitě nastaveného hoření.

❓ Jakou maximální délku palivového dřeva mohu do těchto kamen vkládat?
Spalovací komora je rozměrově koncipována tak, aby umožňovala pohodlné přikládání masivních kusových polen o maximální délce až 500 milimetrů, což optimalizuje spotřebu 6,3 kg/h.

❓ Lze krbová kamna s výměníkem provozovat bez napojení na otopnou soustavu?
Zásadně ne. Teplovodní výměník musí být před jakýmkoli zátopem plně napuštěn topnou kapalinou a napojen na funkční okruh s oběhovým čerpadlem a jištěním, jinak hrozí jeho trvalé zničení.

❓ K čemu slouží systém centrálního přívodu vzduchu (CPV)?
Slouží k trvalému přisávání kyslíku pro spalování přímo z exteriéru. Zabraňuje tím odčerpávání vzduchu z obytného prostoru a je nezbytný pro bezproblémové fungování kamen v utěsněných novostavbách.
